Картофелесажалка для мотоблока своими руками

Ручные картофелесажалки: виды

Ручная картофелесажалка не рассчитана на присоединение к технике и отличается простой изготовления. Она может быть нескольких видов. Наибольшее распространение получил пробойник, имеющий форму конуса. Он загоняется в землю на определенную глубину, создавая отверстие, в которое поступает картофель. Его усложненная версия делается из металлической трубы, у которой срезается под углом один край.

Существуют также варианты сажалок для картофеля с частичной механизацией. Внешне такой аппарат выглядит как садовая тачка с одним колесом и больше всего подходит для огородов с мягким грунтом. Вместо колеса устанавливается роторная фреза с несколькими отсеками, предназначенными для клубней. Фреза вращается во время движения, оставляя картошку в подготовленной почве.

Важно! Эксплуатация ручных моделей требует значительных физических усилий.

Материалы для ручной картофелесажалки

Для создания сажалки для картофеля своими руками будут нужны некоторые материалы и инструменты. Основным элементом корпуса станет металлическая труба. Ее диаметр должен быть достаточным для свободного прохождения даже крупных клубней – не менее 70 см. Длина может быть около 70-90 см.

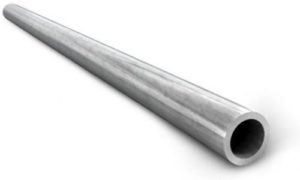

Лучше использовать трубу с тонкими стенками, чтобы общий вес конструкции не был слишком большим. Чтобы сделать клапан и подножку, потребуется кусок железа. Крепится клапан может на шарнир в виде дверной петли. Корзинку для картофелин легко сделать из старого ведра или сетки. В качестве ручек удобно использовать два небольших куска водопроводной трубы.

Как изготовить ручную картофелесажалку

Чтобы собрать ручную картофелесажалку своими руками, из основных инструментов понадобятся болгарка, сварочный аппарат и молоток. С помощью болгарки нижняя часть трубы срезается под углом. Крышка клапана должна иметь такой размер, чтобы полностью закрывать получившееся отверстие. Ее нужно надежно зафиксировать на шарнире.

Подножка приваривается к трубе на небольшом расстоянии от нижнего края. Ее длина должна соответствовать промежутку между будущими кустами. Так появиться возможность равномерно располагать лунки на участке. Дополнительный зацеп на клапане поможет контролировать его открытие ногой. Для удобства эксплуатации сажалки на трубу следует приварить ручки с двух сторон. Сверху закрепляется емкость для картофеля. Объем корзины не должен быть слишком большим, чтобы не утяжелять конструкцию.

Копка картофеля мотоблоком: пошаговая инструкция, плюсы и минусы, видео

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

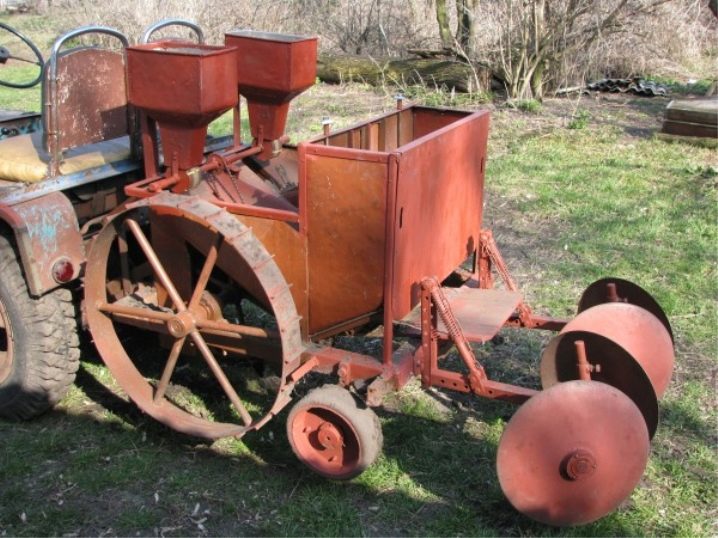

САМОДЕЛЬНЫЕ ДВУХРЯДНЫЕ КАРТОФЕЛЕСАЖАЛКИ

Здраствуйте Андрей32. Вот уже 5 лет работаэт ета сажалка. Я ей очень доволен, позволяэт садить пророщение клубни.Файлы:dsc01212.jpg

Олег12 , вам как первому отозвавшемуся в этой теме ОГРОМНОЕ ОТДЕЛЬНОЕ СПАСИБО!

Движение-жизнь! Я ЗА КПРФ ! Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение. САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726 Второй трактор здесь. http:/

Всем привет! Много пересмотрев на форумах разных конструкций, мне боле-менее понятно и в голове вызревает конструкция, буду делать похожую на вот эту, для меня остается открытый вопрос, для забора картофеля используются как ленточные так и на цепи. Что из этого надежней или делают то из чего есть? Я склоняюсь на цепи, и поэтому вопрос как правильно прицепить на цепь «черпаков» для взятия картошки, какие размеры форма и глубина «черпаков»? Какие варианты, ваши идеи?

Здраствуйте Андрей32. Вот уже 5 лет работаэт ета сажалка. Я ей очень доволен, позволяэт садить пророщение клубни.

А в качестве картофелеподатчика используются 2 «л/с»?

Всем привет! Много пересмотрев на форумах разных конструкций, мне боле-менее понятно и в голове вызревает конструкция, буду делать похожую на вот эту, для меня остается открытый вопрос, для забора картофеля используются как ленточные так и на цепи. Что из этого надежней или делают то из чего есть? Я склоняюсь на цепи, и поэтому вопрос как правильно прицепить на цепь «черпаков» для взятия картошки, какие размеры форма и глубина «черпаков»? Какие варианты, ваши идеи?

Вот этот вопрос и мне спать не дает, по поводу черпаков. Вместо цепи буду использовать ремень от ленточного транспортера(т=8мм,2 слоя ниток), ведущий привод- 2 колеса(д. 150-200мм) с приваренными равноудаленными оськами(для зацепа с ремнем через отверстия в нем, пробитые с таким же шагом), опорные 2 колеса гладкие. На счет черпаков, буду делать сам, а именно отливать из дюрали, с размерами примерно: 60мм-диаметр, глубина-35мм, по форме-шар пополам и с одной стороны 2 проушины для 2х болтиков с потайной головкой. Привод думаю от колеса сажалки с 2-3 режимами посадки. Вот пока основные мысли.

Прицепные и навесные картофелесажалки

Наличие мотоблока или микротрактора поможет реализовать реальную сельскохозяйственную машину. Здесь от огородника потребуется только управлять машинно-тракторным агрегатом. При использовании мотоблока придется идти за ним. Пользуясь трактором, нужно располагаться на сиденье и управлять изнутри.

Какие варианты возможны

Проще изготовить прицепную конструкцию. Она будет опираться на собственные колеса.

Основные элементы конструкции картофельной сажалки:

• 1 – противовес, устанавливаемый на мотоблок;
• 2 – мотоблок;
• 3 – прицепная скоба;
• 4 – устройство для натяжения цепи выгрузки картофелин из бункера;
• 5 – планчатый транспортер;
• 6 – бункер для посадочного материала;
• 7, 9, 16, 23, 24 – крепежные болты;
• 8 – опора (стойка);
• 10 – фиксатор дисков;
• 11 – дисковый выравниватель канавки;
• 12 – глубина формируемой канавки;
• 13 – расстояние между высаживаемыми клубнями;
• 14 – формирователь борозды;
• 15 – глубина высадки картофеля;
• 16 – регулятор высоты подвески;
• 17 – узел сцепки;
• 18 – расстояние между опорными колесами (колея);
• 19 – крепежная пластина;
• 20 – вал отбора мощности от мотоблока;
• 21 – цепной транспортер (вид сверху);
• 22 – угол установки дисков для прикапывания канавки.

Впереди установки имеется формирователь канавки – это две пластины, сваренные под углом. Образуется клин. Он находятся в глубине грунта. При поступательном движении агрегата клин раздвигает грунт в разные стороны. На поле образуется борозда, куда и происходит высадка картошки.

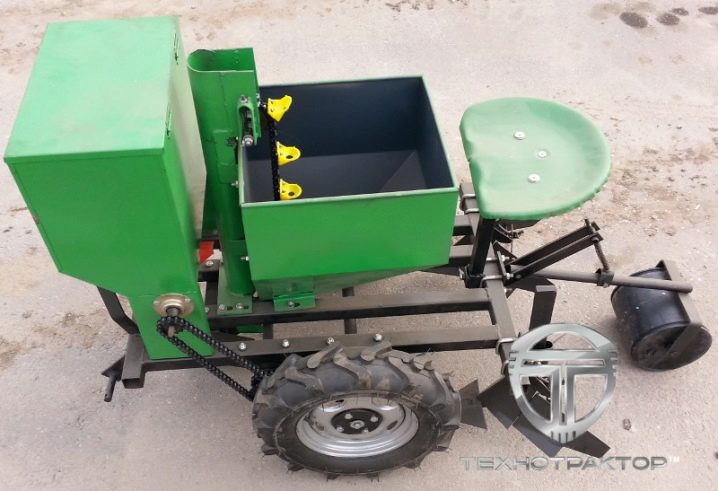

Чтобы равномерно подавать картофель на посадку, имеется специальный транспортёр. Забирает плоды из бункера и направляет их в семяпровод.

Транспортёр имеет интересную конструкцию. Он размещается на несущей раме прицепного устройства. Состоит из нижней и верхней звездочек. Между собой их соединяет цепь.

На саму цепь навешаны стаканы. Расстояние зависит от нескольких факторов:

• диаметр колес. Чем больше диаметр, тем больше расстояние;
• диаметр ведущей звездочки. Обычно стараются сделать ее соизмеримой с размерами колеса, тогда легче подбирать расстояние между стаканами.

Находясь внутри бункера, транспортер ворошит клубни, находящиеся внутри. Один из них оказывается внутри стакана. Остальные удержаться не смогут и выпадут в сторону. Клубень поднимается вверх, а потом падает вниз в борозду.

Разброс устраняется путем использования ограничений в виде прямоугольной трубы – семяпровода.

Машинно-тракторный агрегат перемещается по полю, поэтому картофелины падают на примерно одинаковое расстояние между собой (точность составляет 3…5 см, что вполне допустимо по агротехнике картофеля).

Если хватает мощности у энергосиловой установки, то можно изготовить картофельный агрегат для посева двух рядков одновременно. Потребуется изготовить более широкий бункер. Внутри будут два транспортера равномерно подавать корнеплоды на посадку.

Присыпание грунта в канавки после посадки выполнят дисковые формирователи грядки.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.

Как сделать ручную картофелесажалку

Cажалка для картофеля представляет собой прицепное устройство, которое как дополнительное оборудование крепится к мотоблоку типа Нева или минитрактору.

Перед началом работ рекомендуется нарисовать эскиз или составить чертеж будущей модели самодельной сажалки. В качестве примера можно рассмотреть чертеж с размерами для самостоятельного конструирования и сборки прицепного устройства к мотоблоку. Хорошей «помощницей» земледельцу в период проведения посадочных работ будет двухрядная сажалка, которая используется как прицепное устройство к мотоблоку. В продажу торговыми организациями по продаже сельхозтехники Москвы и других крупных городов представлены различные виды двухрядных сажалок, однако фабричные механизмы имеют важный недостаток – высокую цену.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление

Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Как сделать картофелесажалку для мотоблока своими руками?

Именно качественный комплект для посадки картофеля является необходимым и важным помощником любого дачника. Но если вам не хочется покупать такое дополнительное оборудование, можно попробовать сделать картофелесажалку своими руками.

Картофелесажалка состоит из следующих элементов:

• контейнер для картошки;
• механизм для высадки клубней;
• рыхлители;
• колеса;
• устройства для закапывания лунок.

Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы. Для изготовления картофелесажалки понадобятся:

• листовой металл разной ширины и длины;
• гайки и болты;
• сварочный аппарат;
• болгарка;
• швеллеры;
• дополнительные колеса.

Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.

1. Создаем рамную конструкцию картофелесажалки Для этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
2. Колеса, держатели и рыхлители картофелесажалки В качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
3. Делаем бункер для семян Его лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:
   • По шаблону отмериваются и вырезаются четыре стороны.
   • Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.

   После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.

4. Изготавливаем сидение Его можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.

Существует много вариантов создания самодельной картофелесажалки. Она будет необходимой в том случае, если фермер не хочет тратить деньги на дорогостоящее навесное оборудование, но намерен сделать работу на участке упрощенной.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.
